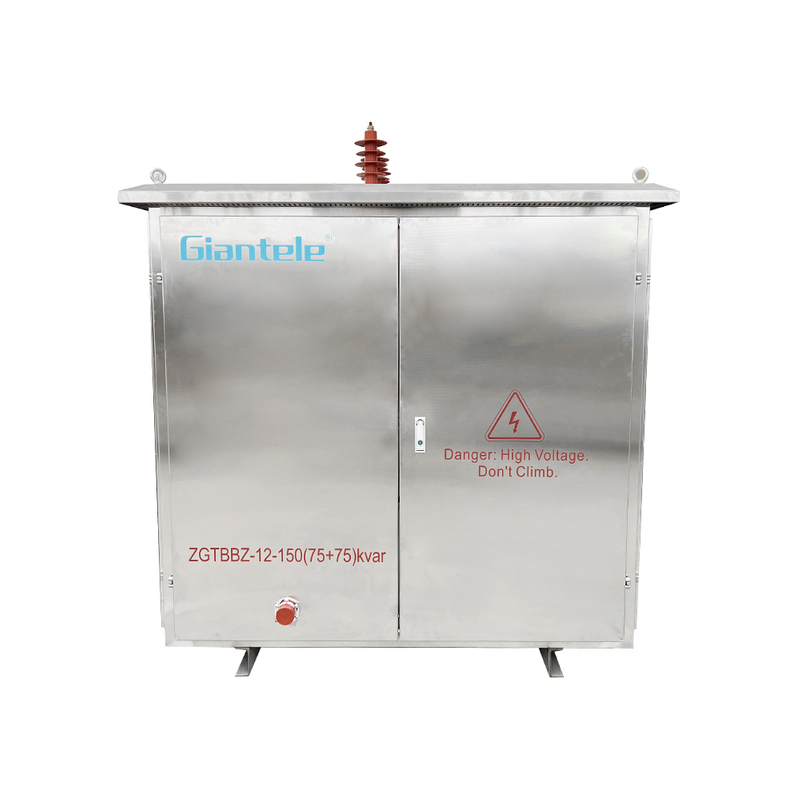

Dispositivo di compensazione della potenza reattiva ad alta tensione per esterni

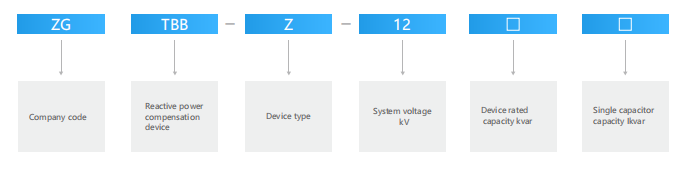

Significato del modello

Condizioni d'uso

• Tensione nominale del sistema: 6~12kV

• Frequenza nominale: 50-60Hz

• Numero di banchi di condensatori: 5 gruppi o meno commutazione di capacità uguale o diversa

• Capacità nominale: 100-10000kvar

• Capacità massima di un singolo gruppo: 2000kvar

• Tensione di controllo: AC220V o DC220V

• Corrente di campionamento: 5A

• Tensione di campionamento: 100 V

• La capacità di compensazione può essere configurata arbitrariamente in base alle esigenze dell'utente.

• Nella scelta della capacità di compensazione, il numero di circuiti dovrebbe essere ridotto il più possibile e la modalità a parità di volume  il passaggio dovrebbe essere adottato il più possibile. Quando è richiesta la regolazione della tensione sul carico, il controller può aggiungere la funzione di commutazione  in base alla priorità della tensione.

• Quando il reattore viene utilizzato solo per limitare la corrente di spunto, il tasso di reattanza è pari a 0,1%~1,0%. Quando viene utilizzato per sopprimere le armoniche 5, 7 e superiori,il tasso di reattanza è del 5% ~ 6%; Quando viene utilizzato per sopprimere 3 o più armoniche, il tasso di reattanza è del 12~13%.

• L'interruttore di commutazione può essere selezionato interruttore di commutazione speciale del condensatore; È inoltre possibile selezionare il contattore sottovuoto CA ad alta tensione jcz8.

• Se nell'impianto di alimentazione utenza non è presente l'interruttore di alimentazione dell'armadio condensatori è possibile aggiungere un armadio di alimentazione dell'armadio condensatori.

• Se nel sistema di alimentazione del cliente è disponibile un interruttore di alimentazione dell'armadio condensatori, è possibile aggiungere un interruttore di isolamento in base al cliente  requisiti per formare punti di interruzione evidenti e facilitare la manutenzione.

• Temperatura ambiente: -40+45℃, la temperatura media nelle 24 ore non supera +35℃.

• Altitudine: Non più di 2000 metri, superiore a 2000 metri utilizzando prodotti dell'altopiano.

• Umidità: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%.

• Resistenza ai terremoti: l'intensità sismica non è superiore a 8 gradi.

• Luogo di installazione: nel sito di utilizzo non è consentito contenere mezzi esplosivi pericolosi, l'ambiente circostante non deve contenere metalli corrosivi e danneggiare gas isolante e mezzi conduttivi, non consentire la presenza di vapore acqueo e muffe gravi.
