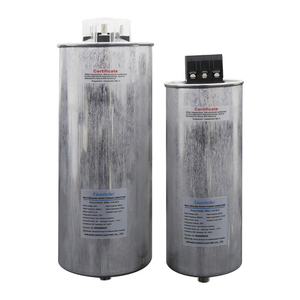

Condensatore di potenza Condensatore di correzione del fattore di potenza

Il condensatore di shunt a bassa tensione autorigenerante è adatto per sistemi di alimentazione a 50 Hz o 60 Hz, utilizzando una pellicola metallizzata in polipropilene come materiale medio, eccellenti prestazioni di autoriparazione, resistenza di autoscarica incorporata e dispositivo di sicurezza, può essere tempestivamente disconnesso dall'alimentazione per garantire la sicurezza, utilizzato principalmente per migliorare il fattore di potenza, ridurre la perdita di potenza reattiva, migliorare la qualità della tensione.


Tensione nominale:	230v 400v 690 V.
Condensatore nominale:	5 Kvar 10kvar 15kvar 20 Kvar 25 Kvar 30 Kvar 40 Kvar 50 Kvar
Stato di disponibilità:



Richiesta

Modello:
BSMJ
marchio prodotto:
Giantele
Codice Prodotto:
ZG100021
Tensione nominale:
230 V/400 V/690 V
Frequenza nominale:
50Hz/60Hz
Capienza stimata:
5、10、15、20、25、30、40、50kvar
Verifica di conformità:
PVOC/SONCAPISABS/COC/COI/CRCC/GCC
Standard:
CEI EN 60831-1
Tipo:
Tipo secco
Fase:
3 fasi

Panoramica

Il condensatore di potenza è progettato per sistemi di alimentazione CA a 50 Hz/60 Hz. Migliora la stabilità della rete, riduce gli sprechi energetici e garantisce un funzionamento regolare per gli utenti industriali e commerciali. Questa unità fornisce una compensazione affidabile della potenza reattiva per migliorare l'efficienza energetica complessiva e ridurre inutili perdite di potenza reattiva. È conforme ai rigorosi standard IEC60831-1:2002, quindi offre prestazioni costanti e sicure in varie applicazioni a bassa tensione. Il suo design compatto e la struttura resistente ne facilitano inoltre l'installazione e la manutenzione per un uso a lungo termine.

Condizioni operative

La temperatura ambiente varia da -25°C a +50°C per un funzionamento stabile.
L'umidità relativa è ≤50% a 40°C e ≤90% a 20°C.
L'altitudine non deve superare i 2000 m con buone condizioni di ventilazione.
Evitare gas nocivi, polvere conduttiva e forti vibrazioni meccaniche.

Caratteristiche del prodotto

Compatibilità a bassa tensione:

Questo condensatore di potenza a bassa tensione funziona in sicurezza con una tensione nominale di 1 kV per reti a bassa tensione.

Ottimizzazione del fattore di potenza :

Fornisce un'efficiente correzione del fattore di potenza (PFC) per ridurre i costi energetici e migliorare la qualità della tensione.

Pellicola importata di alta qualità:

La pellicola di polipropilene importata garantisce dimensioni ridotte, basse perdite e prestazioni affidabili a lungo termine.

Forte adattabilità ambientale:

Resiste facilmente alle alte temperature e alle significative fluttuazioni di tensione.

Sigillatura e cablaggio sicuri:

Le nuove apparecchiature di tenuta e i terminali esclusivi garantiscono collegamenti sicuri e convenienti.

Involucro anticorrosione durevole:

La scocca in metallo anticorrosione è robusta, elegante e non richiede verniciatura aggiuntiva.

Parametri tecnici dell'attrezzatura principale

NO.	Specifiche	Tensione nominale KV	Capacità nominale Kvar	Frequenza nominale HZ	Capacità nominale HF	Corrente classificata a	Altezza del guscio	Disegno n.
1	BSMJ0.4-5-3	0.4	5	50	99.5	7.2	115	A
2	BSMJ0.4-10-3	0.4	10	50	199	14.4	125	A
3	BSMJ0.4-15-3	0.4	15	50	298.5	21.6	180	A
4	BSMJ0.4-20-3	0.4	20	50	398	28.8	210	A
5	BSMJ0.4-25-3	0.4	25	50	497.5	36	240	A
6	BSMJ0.4-30-3	0.4	30	50	597	43.2	210	B
7	BSMJ0.4-40-3	0.4	40	50	796	57.6	250	B
8	BSMJ0.4-50-3	0.4	50	50	995	72	300	B
9	BSMJ0.45-5-3	0.45	5	50	78.65	6.4	115	A
10	BSMJ0.45-10-3	0.45	10	50	157.3	12.8	125	A
11	BSMJ0.45-15-3	0.45	15	50	235.95	19.2	180	A
12	BSMJ0.45-20-3	0.45	20	50	314.6	25.6	210	A
13	BSMJ0.45-25-3	0.45	25	50	393.25	32	240	A
14	BSMJ0.45-30-3	0.45	30	50	471.9	38.4	210	B
15	BSMJ0.45-40-3	0.45	40	50	629.2	51.3	250	B
16	BSMJ0.45-50-3	0.45	50	50	786.5	64	300	B
17	BSMJ0.48-5-3	0.48	5	50	69.1	6	125	A
18	BSMJ0.48-10-3	0.48	10	50	138.2	12	125	A
19	BSMJ0.48-15-3	0.48	15	50	207.3	18	210	A
20	BSMJ0.48-20-3	0.48	20	50	276.4	24	210	A
21	BSMJ0.48-25-3	0.48	25	50	345.5	30	210	B
22	BSMJ0.48-30-3	0.48	30	50	414.6	36	250	B
23	BSMJ0.48-40-3	0.48	40	50	552.8	48	300	B
24	BSMJ0.48-50-3	0.48	50	50	691	60	300	B
25	BSMJ0.525-5-3	0.525	5	50	57.7	5.5	115	A
26	BSMJ0.525-10-3	0.525	10	50	115.5	11	125	A
27	BSMJ0.525-15-3	0.525	15	50	173.3	16.5	180	A
28	BSMJ0.525-20-3	0.525	20	50	231	22	210	A
29	BSMJ0.525-25-3	0.525	25	50	288.9	27.5	210	B
30	BSMJ0.525-30-3	0.525	30	50	346.6	33	210	B
31	BSMJ0.525-40-3	0.525	40	50	462.2	44	250	B
32	BSMJ0.525-50-3	0.525	50	50	577.7	55	300	B
33	BSMJ0.69-20-3	0.69	20	50	134	16.7	240	A
34	BSMJ0.69-30-3	0.69	30	50	200.7	25.1	250	B
35	BSMJ0.25-5-3yn	0.25	5	50	254.5	6.7	115	A
36	BSMJ025-10-3YN	0.25	10	50	509	13.3	180	A
37	BSMJ025-15-3YN	0.25	15	50	763.5	20	240	A
38	BSMJ0.25-20-3yn	0.25	20	50	1018	26.7	210	B
39	BSMJ0.25-25-3yn	0.25	25	50	1275	33.3	250	B
40	BSMJ0.25-30-3yn	0.25	30	50	1527	40	300	B
