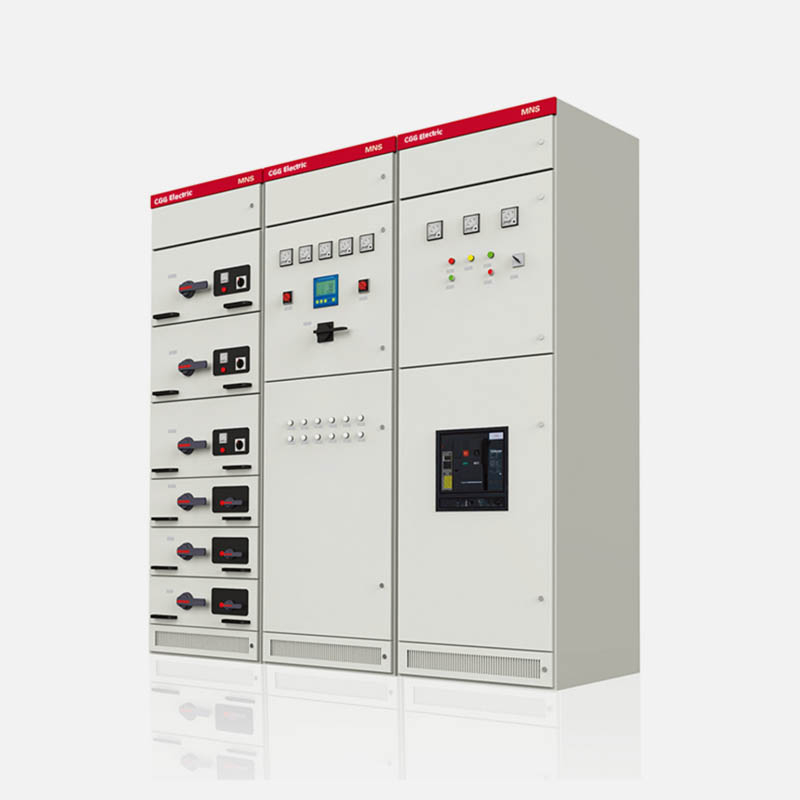

Quadri blindati estraibili a bassa tensione MNS

Stato di disponibilità:
Quantità:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

1

Panoramica

MNS è un armadio modulare, multifunzionale di distribuzione a bassa tensione. È applicato a tutti i sistemi a bassa tensione che richiede un elevato collegamento del campo di affidabilità nei campi di metallurgia, petrolio, sostanze chimiche, industriali e minerarie e infrastrutture, ecc.: Distribuzione e controllo del motore Systems.MNS adotta una struttura dell'armadio con un alto grado di flessibilità.

Secondo le vostre esigenze o diverse occasioni di utilizzo, l'armadietto può essere installato in una varietà di modelli e specifiche di componenti; in base a diverse apparecchiature elettriche, è possibile installare più tipi di unità di alimentazione nello stesso armadio della colonna o nello stesso cabinet. Esempio: il circuito di alimentazione e il circuito di controllo del motore possono essere miscelati insieme.

MMNS è una gamma completa di quadri a bassa tensione per soddisfare la tua gamma completa di requisiti.

Adatto a tutti i sistemi a bassa pressione fino a 4000a.MNS può fornire un alto livello di affidabilità e sicurezza.

Il design umanizzato rafforza la protezione necessaria per la sicurezza personale e attrezzata.

MNS è una struttura completamente assemblata, e la sua struttura di profilo unica e la modalità di connessione nonché la compatibilità dei variComponenti può soddisfare i requisiti del periodo di costruzione duri e della continuità dell'alimentazione.

Standard esecutivo: IEC439. GB7251.1O.

O1cn01i2ilux2ltu8g5jzsk _ !! 3269959694-0-CIB (1)

Conditoni lavorativi

1. Applicazioni

2. Standard di implementazione

3. Distribuzione della temperatura ambiente, controllo motore, standard GB7251.1- 5 ° C ~ 40 P

4. L'umidità relativa dell'ambiente non è superiore al 50% a 40 ° C. A temperature più basse, è consentita un'umidità relativa più alta, che può occasionalmente produrre condensa (ad esempio, il 90% a 20 ore).

5. Posizione di installazione: interno

6. Altitudine: W2000M

7. Se le condizioni di cui sopra non possono essere soddisfatte, l'utente deve presentare al produttore al momento dell'ordine.

Tipi di significato

M N S - () - ()
Modulare, modulare. Nuovo tipo Sistema Schema del circuito primario Schema di circuito ausiliario


Materiale conchiglia di alta qualità

Piastra di zinco in alluminio, lavorazione della superficie della resina epossidica, bella e resistente


1

Controller intelligente

Saggezza intelligenza, scienza e tecnologia rendono l'elettricità più sicura


2

Supporta la personalizzazione

La specifica della vendita diretta della fabbrica è completa


3

Nella parte inferiore del cassetto

Design del tipo di tappo inferiore del cassetto, installazione di cablaggio conveniente.


4

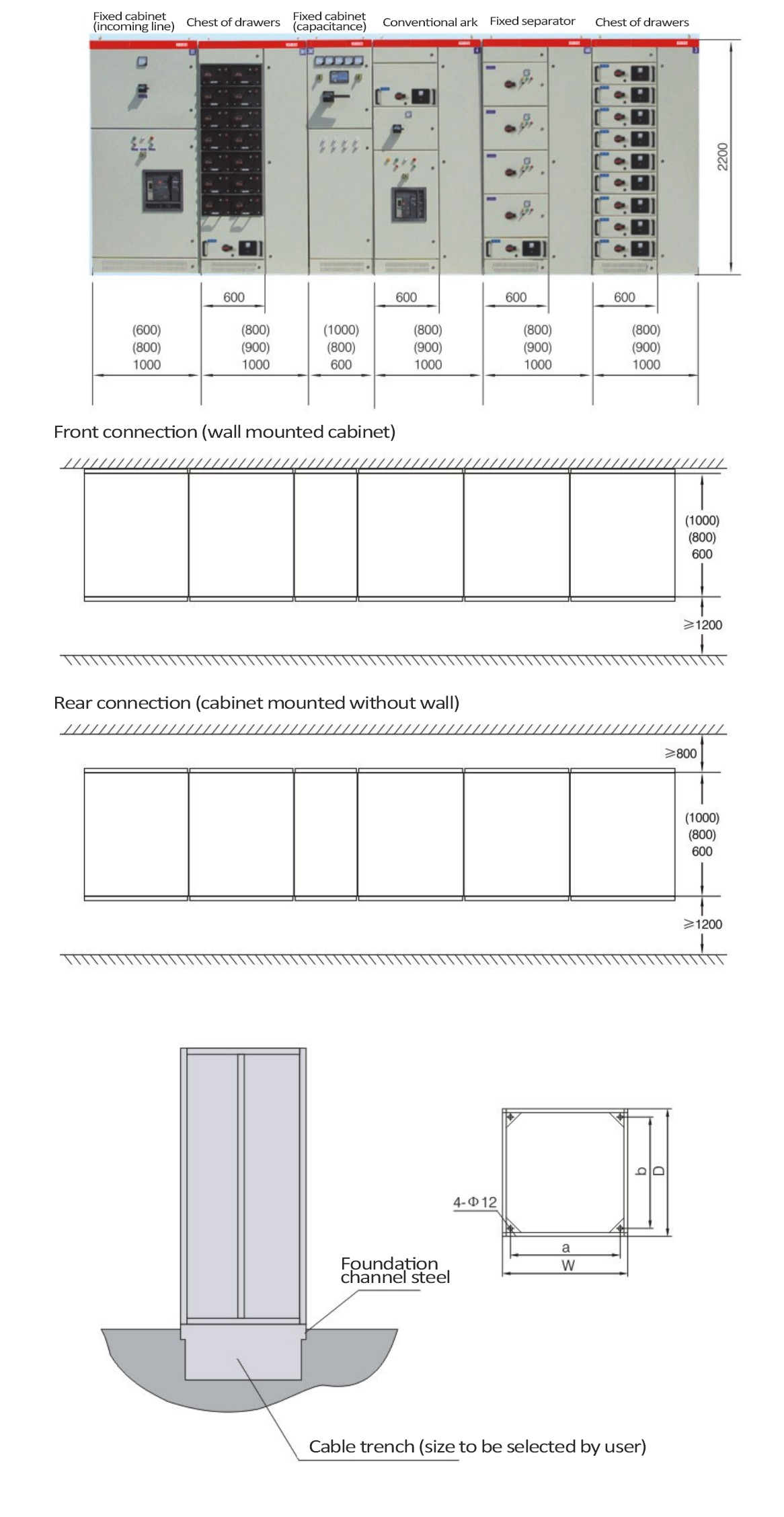

Dimensione del prodotto Descripti.

932430DFD7E2D75698E9DB90B2C4119.

Principali parametri tecnici

StandardPassato e conformato con quadri combinati di tipo Testato (TTA) *GB7251-2005.
IEC60439-1.En60439-1.
No. 500 di DIN VDE0G60
BS5486.ute63-410.
I rapporti di prova(CCC)
parametri elettrici
Tensione nominale
Ui Tensione insutating Ui690V / 1000V AC, 3P, 1500V
DC **
Ue nominale woiking tensione Ue400V, 90V AC, 3P, 750V DC
Uimp nominale impulso di sopportare la tensione Uimp8kV
Grado di sovratensione

grado di inquinamento3

Frequenza nominale50 a 60Hz
corrente nominaleprincipale degli autobusLe Corrente nominale le
Ipk nominale di picco Resistenza alla corrente IpkFino a 220kA
Lew nominale di breve durata lew correnteFino a 100kA
bus di distribuzione di energiaLe Corrente nominale leFino a 2000A
Ipk sopportare corrente IpkFino a 189kA
Lew nominale di breve durata lew correnteUpto86kA
caratteristiche della strutturaDimensioneAbinet e componenti di supportoDIN41488
altezza consigliata2.200 millimetri
larghezza consigliata6008001000
profondità consigliato6008001000
protezione della superficieModuloDIN43660 E = 25 millimetri è conforme DIN43660
Portafotozincatura o zinco placcato rivestiti con alluminio
Isolando piastre di scomparti interni e installare componenti piastrezincatura o zinco ptated rivestiti con alluminio
Travezincatura o zinco placcato rivestiti con alluminio
trattamento superficiale dei contenitoriEpossidica resina in polvere spruzzo elettrostatiche
Grado di protezioneseconda IEC529 o DIN4OO5OIP00 a IP54.
CollegamentiMolte forme di collegamenti betv ^ een cavi e strutture di autobus
CollegamentiTop / Bottom / Posteriore / lato
Parti in plasticaSenza alogeno, autoestinguentePARTE 3OFDIN VDE0304.
Senza CFC, ritardanteIEC707.
Separazione dei compartimenti interniformare 4.
