Protezione MT Interruttore automatico sotto vuoto del sistema di alimentazione da 11 kV

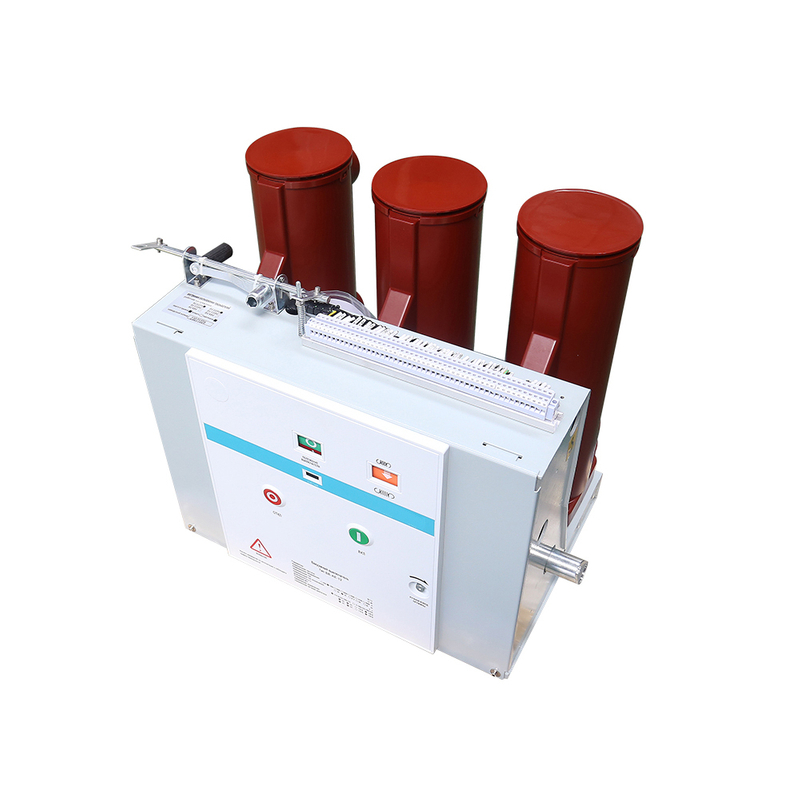

L'interruttore automatico in vuoto per interni VS1, progettato per impianti elettrici a 12kV, è un componente essenziale per le applicazioni interne. Questo interruttore è ampiamente utilizzato in vari contesti, tra cui reti di servizi pubblici, operazioni industriali e minerarie, impianti di produzione di energia e sottostazioni. Svolge un ruolo cruciale nella gestione e salvaguardia delle infrastrutture elettriche come cavi, linee aeree, stazioni di distribuzione, motori, trasformatori, generatori e condensatori.

Tensione nominale:
Corrente nominale:
Stato di disponibilità:
facebook sharing button
twitter sharing button
line sharing button
linkedin sharing button
whatsapp sharing button
sharethis sharing button
  • VS1(ZN63)

  • Giantele

  • 12kV

  • 630A-4000A

  • 50/60 Hz

  • 1 pezzo

  • Tre

Panoramica

L'interruttore automatico in vuoto per interni VS1, progettato per impianti elettrici a 12kV, è un componente essenziale per le applicazioni interne. Questo interruttore è ampiamente utilizzato in vari contesti, tra cui reti di servizi pubblici, operazioni industriali e minerarie, impianti di produzione di energia e sottostazioni. Svolge un ruolo cruciale nella gestione e salvaguardia delle infrastrutture elettriche come cavi, linee aeree, stazioni di distribuzione, motori, trasformatori, generatori e condensatori. Il suo design si rivolge specificamente a scenari che richiedono cicli operativi frequenti o l'interruzione più volte delle correnti di cortocircuito.


Condizioni ambientali

Condizioni di servizio normali

  • Temperatura ambiente  Temperatura massima: +40°C  Temperatura minima: -25°C

  • Umidità ambientale Umidità relativa media giornaliera: ≤95% Umidità relativa media mensile: ≤ 90%

  • Altitudine: Non più di 1000 m Intensità del terremoto  non superava gli 8 gradi

  • Il luogo di utilizzo è esente da gocce d'acqua, pericoli infiammabili ed esplosivi, sostanze chimiche  gas corrosivo e vibrazioni violente

Condizioni di servizio speciali

  • Per condizioni d'uso speciali, tra il produttore e l'utente per negoziare e raggiungere un consenso  fornire progettazione e fornitura speciali;

  • Condizioni particolari d'uso sono:

     ① L'altitudine superiore a 1000 m;

     ②Luoghi con rischio di condensa in condizioni di elevata umidità o condizioni climatiche con grande mutazione dell'umidità.


Caratteristiche del prodotto

  • Prestazioni efficienti di estinzione dell'arco: Incorpora una tecnologia all'avanguardia di estinzione dell'arco sotto vuoto per interrompere rapidamente le correnti di guasto, mitigando in modo significativo l'impatto termico ed elettromagnetico sull'apparecchiatura.

  • Prestazioni di isolamento superiori: L'uso di materiali isolanti di prima qualità e un design sofisticato garantiscono prestazioni di isolamento eccezionali, anche in condizioni di alta tensione, prevenendo così guasti elettrici.

  • Durabilità e bassa manutenzione: Il design della camera di estinzione dell'arco sotto vuoto riduce al minimo le esigenze di manutenzione fornendo al contempo una durata meccanica superiore a 100.000 operazioni, garantendo prestazioni durature.

  • Design compatto e versatile: La sua struttura compatta abbinata a opzioni di installazione versatili consente il posizionamento flessibile in ambienti diversi, soddisfacendo un'ampia gamma di esigenze degli utenti.

  • Funzionalità di controllo intelligente: Offre unità di controllo intelligenti opzionali per la gestione remota, il monitoraggio dello stato in tempo reale e la diagnosi dei guasti, migliorando l'intelligenza operativa delle reti elettriche.

  • Robusta adattabilità ambientale: Progettato per resistere a varie sfide ambientali, tra cui temperature estreme, umidità e vibrazioni, garantendo un funzionamento affidabile in condizioni avverse.

  • Efficienza energetica ed ecocompatibilità: Il meccanismo di estinzione dell'arco ad alta efficienza del martello e il design a risparmio energetico contribuiscono a ridurre il consumo del sistema di alimentazione e i costi operativi, supportando gli obiettivi di sostenibilità.

Dati tecnici

NO. Progetto   Unità             Valore numerico
1 Tensione nominale kV 12
2 Tensione nominale di resistenza alla frequenza industriale di breve durata (1 minuto) 42
3 Tensione nominale di tolleranza ai fulmini (picco) 75
4 Frequenza nominale Hz 50
5 Corrente nominale A 630

1250
630 1250 1600

2000 2500 3150
1250 1600 2000

2500 3150 4000
6 Corrente di interruzione nominale di cortocircuito kA 20/25 31.5 40
7 Corrente nominale ammissibile di breve durata 20/25 31.5 40
8 Durata nominale del cortocircuito S 4
 9 Corrente di picco tollerabile nominale kA 50/63 80 100
10 Corrente di chiusura nominale di cortocircuito 50/63 80 100
11 Tensione di tenuta alla frequenza di alimentazione del circuito secondario (1 min) V 2000
12 Valutato  peccatoCorrente di interruzione del gruppo di condensatori gle/back-to-back A 630/400(800/400 per 40kA)
13 Corrente di spunto di attivazione del banco di condensatori nominale kA 12,5 (frequenza non superiore a 100 Hz)
14 Tempo di commutazione (tensione nominale) SM ≤50
15 Tempo di chiusura (tensione nominale) ≤60
16 Vita meccanica                     Time 20000
17 Tempi di interruzione della corrente nominale (vita elettrica) 20000
18 Numero di interruzioni della corrente di cortocircuito nominale 50(40kA≤30)
19 I contatti cinematici e statici consentono lo spessore cumulativo dell'usura mm 3
20 Tensione operativa di chiusura nominale V  AC110/220 DC110/220
21 Tensione operativa di commutazione nominale
22 Tensione nominale del motore di accumulo di energia
23 Potenza nominale del motore ad accumulo di energia W 70
24 Tempo di accumulo dell'energia S ≤10
25 Distanza di apertura dei contatti mm 11±1
26 Corsa eccessiva 3,5±0,5
27 Tempo di rimbalzo chiusura contatto SM ≤2(40kA≤3)
28 La commutazione e la chiusura trifase sono diverse ≤2
29 Velocità media di apertura SM 1,1±0,2
30  Velocità media di chiusura 0,6±0,2
31 Resistenza del circuito principale (fissa/manuale) μΩ ≤45/60(630A)≤40/55(1250A)
≤30/50(1600-2000A)≤25/35(Più di 2500A)
32 Pressione del contatto di chiusura del contatto N 2000±200(20kA)2400±200(25kA)
3100±200(31,5kA)4250±250(40kA)
33 Sequenza operativa nominale
Apertura -0,3 s (18OS) -Apertura e chiusura
180S-Apertura e chiusura


Diagramma schematico della struttura

12


Disegno dimensionale di contorno

1112131415

su un:
sotto un:
