Pannello APFC: eliminare le penalità del fattore di potenza e la capacità del sistema di sblocco

I. Perché abbiamo bisogno di un pannello APFC?

Le strutture afflitte da un fattore di potenza basso affrontano conseguenze immediate e costose: cariche di utilità punitiva , usura accelerata su quadri elettrici , energia sprecata e capacità di sistema vincolata. Questa inefficienza drena la redditività e il rischia di affidabilità delle attrezzature. La soluzione ingegnerizzata integrata nel quadro a bassa tensione o al centralino è il pannello APFC (pannello di correzione del fattore di alimentazione automatico).

Un pannello APFC è un pannello elettrico appositamente costruito progettato per la compensazione automatizzata di potenza reattiva . La sua funzione principale è il monitoraggio e la correzione continua, mantenendo un fattore di potenza ottimale (> 0,95) attraverso la commutazione intelligente delle banche dei condensatori . Questa tecnologia di correzione del fattore di potenza automatico mira direttamente agli oneri finanziari e operativi causati da carichi induttivi.

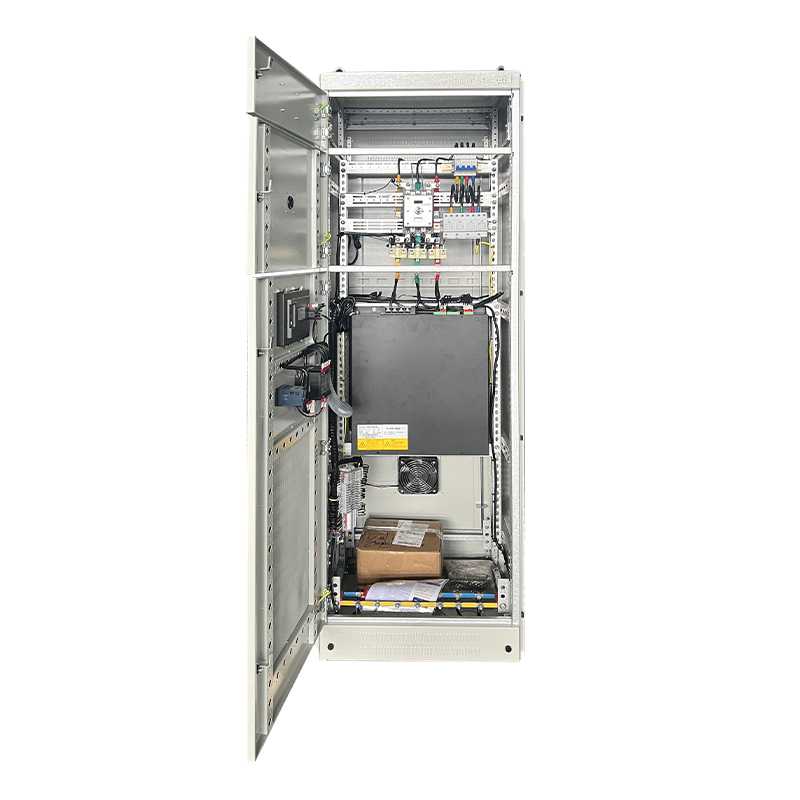

Pannello APFC

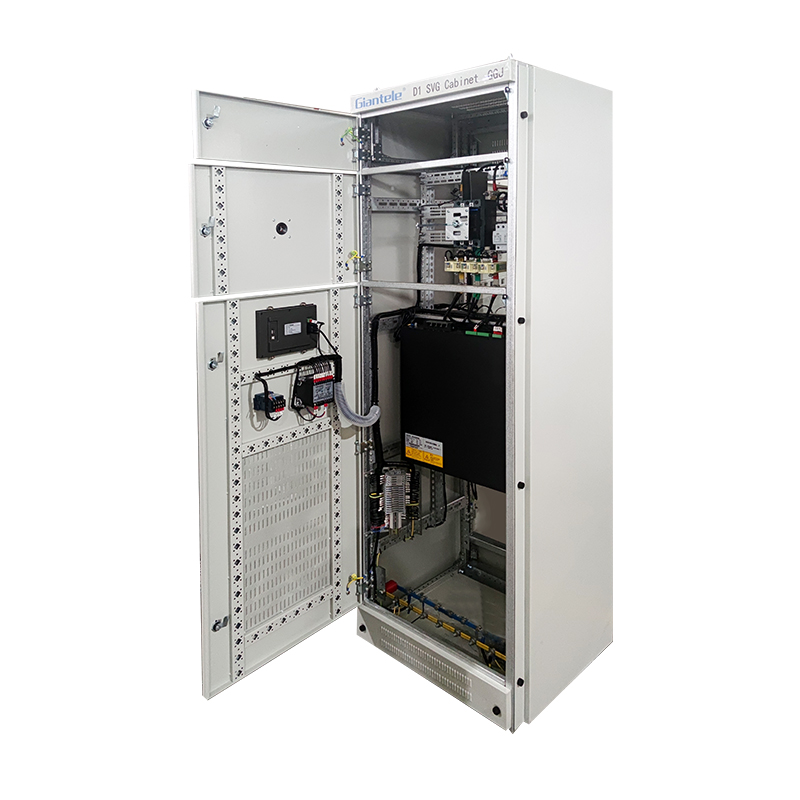

Pannello APFC

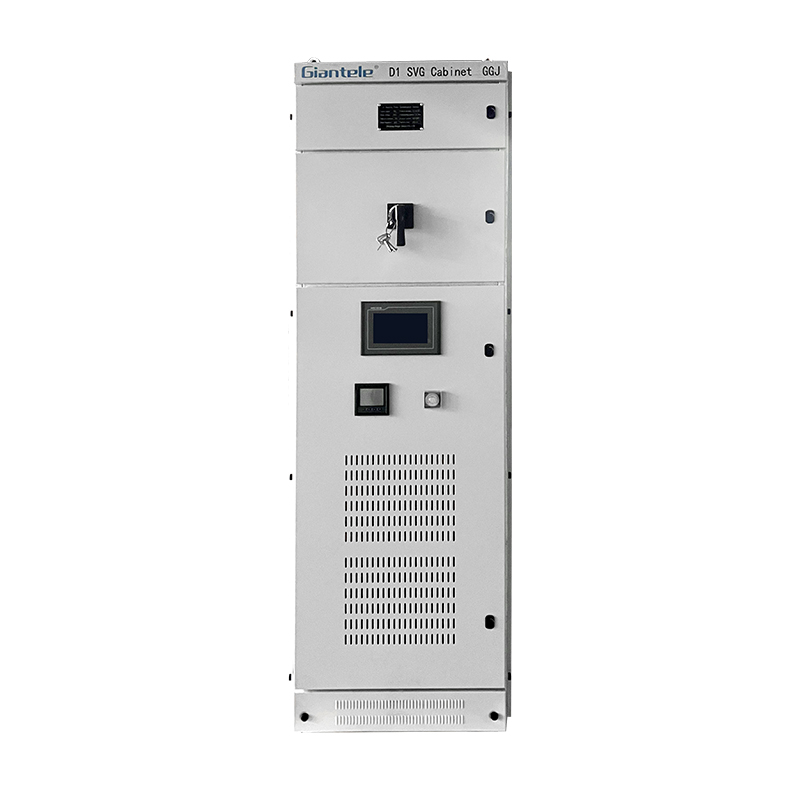

Pannello APFC

Ii. Disimballare le conseguenze del fattore di potenza basse

Ignorare il fattore di potenza basso garantisce impatti negativi sui quadri elettrici e sulla linea di fondo:

1. Penali di fattore di potenza costose: i servizi pubblici impongono addebiti significativi quando il fattore di potenza scende al di sotto delle soglie del contratto (in genere 0,90-0,95). Questa è pura spese evitabili.

2. Capacità di infrastruttura elettrica sprecata: bassi trasformatori di forze PF, cavi, interruttori di circuiti e quadri all'interno del pannello elettrico per trasportare una corrente eccessiva per lo stesso vero lavoro. Questo porta a:

• 'Full ' sistemi incapaci di aggiungere carico: la capacità di quadro a bassa tensione esistente viene consumata in modo inefficiente, bloccando l'espansione senza costosi aggiornamenti.

• Aumento delle perdite di energia I²R: un flusso di corrente più elevato provoca una generazione di calore sostanziale (perdite resistive) nei conduttori e nei componenti dei quadri - sprecando KWH che si paga.

3. Degradazione delle apparecchiature accelerate: corrente eccessiva attraverso quadri elettrici , trasformatori e cavi provoca il surriscaldamento, l'aumento della durata della sollecitazione termica e dell'accorciamento dei componenti (isolamento, contatti, barre di bus). Il tuo centratore di switchboard prematuramente.

4. Cali di tensione potenziale: l'instabilità della tensione aggravata alle estremità di distribuzione può influire sulle apparecchiature sensibili.

L'implementazione di un pannello APFC per la correzione automatica del fattore di potenza è il percorso diretto per mitigare questi costosi problemi.

Iii. La soluzione del pannello APFC: come funziona la correzione del fattore di potenza automatico

Il pannello APFC esegue una compensazione della potenza reattiva utilizzando le banche dei condensatori per fornire il principale potere reattivo (KVAR), contrastando la potenza reattiva in ritardo disegnato da carichi induttivi (motori, trasformatori). Questa azione raggiunge il miglioramento del fattore di potenza vitale.

Integrato all'interno del quadro a bassa tensione o come componente switchboard autonomo , il pannello APFC ospita elementi chiave:

1. Controller intelligente: il fattore di potenza in tempo reale del cerebrale , tensione e corrente; Calcolo richiesta della compensazione della potenza reattiva (KVAR).

2. Banche dei condensatori: gruppi di condensatori (classificato KVAR), la fonte della potenza correttiva che consente la correzione del fattore di potenza.

3. Dispositivi di commutazione di precisione (contattori/tiristi): eseguire comandi controller per cambiare le fasi del banco dei condensatori all'interno/fuori dal circuito all'interno del pannello elettrico.

4. Reattori detuning (essenziale per la mitigazione armonica): proteggere le banche dei condensatori dal sovraccarico e prevenire la risonanza in ambienti armonici inquinati, garantendo una compensazione di potenza reattiva affidabile all'interno dei quadri.

5. Protezione completa: fusibili, relè di tensione sopra/sotto, i sensori termici salvaguardano l'investimento all'interno dei quadri elettrici.

6. Interfaccia monitoraggio: di fornisce visibilità su PF, tensione, corrente, ecc..

Funzionamento automatizzato senza soluzione di continuità:

1. Rilevare: il controller identifica il fattore di potenza non ottimale.

2. Calcola: determina un deficit di Kvar preciso che richiede una compensazione di potenza reattiva.

3. Comando: segnali specifici passi bancari dei condensatori .

4. Attiva: i dispositivi di commutazione energizzano i condensatori richiesti.

5. Corretto: l'attuale corrente neutralizza la corrente in ritardo, offrendo miglioramento del fattore di potenza.

6. Sustain: una regolazione continua in tempo reale tramite la correzione del fattore di potenza automatico garantisce prestazioni ottimali del sistema senza ingressi manuali all'interno del quadro e dei quadri elettrici.

IV. Vantaggi comprovati dell'integrazione del panel APFC

L'installazione di un pannello APFC offre un rapido rendimento degli investimenti e dei guadagni operativi:

• Elimina le penalità del fattore di potenza e riduci le spese di domanda: tagliare i costi di utilità inutili immediati e inutili. La correzione del fattore di potenza automatico mira al drenaggio finanziario delle radici.

• Ridurre il consumo di energia: una corrente operativa inferiore riduce significativamente le perdite I²R nel cablaggio e nei quadri , generando risparmi KWH diretti. Miglioramento del fattore di potenza significa meno potenza sprecata.

• Massimizzare la capacità di infrastruttura esistente: ridurre la potenza apparente (KVA). Sblocca la capacità latente in trasformatori, cavi, quadri a bassa tensione e switchboard , ritardando costosi aggiornamenti.

• Estendi la durata dell'attrezzatura: le correnti e le temperature ridotte riducono lo stress termico su quadri , trasformatori e cavi. L'affidabilità maggiore riduce i costi di manutenzione.

• Migliorare il profilo di tensione: ridurre al minimo le gocce di tensione causate dalle correnti reattive, migliorando la qualità di potenza per carichi sensibili a valle.

• Conformità garantita: garantire un'adesione costante ai mandati del fattore di potenza di utilità con una compensazione del potere reattivo affidabile.

• Miglioramento della sostenibilità: le perdite più basse del sistema contribuiscono a una riduzione dell'impronta di carbonio.

V. Aree di applicazione critiche che richiedono pannelli APFC

Un pannello APFC è essenziale ovunque i carichi induttivi causino un fattore di potenza a bassa potenza sostenuta (<0,90):

• Produzione industriale: strutture con motori (pompe, ventilatori, compressori, CNC), saldatura, riscaldamento induttivo di grandi dimensioni, presse di stampaggio.

• Edifici commerciali: grandi complessi con HVAC centrale, ampia illuminazione fluorescente/LED (regalast), pompe, ascensori, cucine commerciali.

• Infrastruttura: stazioni di pompaggio delle acque/acque reflue, grandi sistemi di ventilazione.

• Ambienti critici: data center (sistemi UPS, raffreddamento), ospedali che richiedono centrali affidabili e centrali elettriche .

• Industria pesante: petrolio e gas, mining, strutture per macchinari pesanti.

• Qualsiasi sito che sperimenta: sanzioni PF su bollette, alte perdite di energia inspiegabili, trasformatori/cavi caldi o capacità limitata nella loro infrastruttura del pannello elettrico .

Vi. Conclusione: l'investimento essenziale nell'efficienza elettrica

Il pannello APFC non è un lusso. È una tecnologia di correzione del fattore di potenza fondamentale fondamentale per la moderna efficienza elettrica e la gestione dei costi. Elimina sistematicamente i rifiuti finanziari e lo stress delle attrezzature imposti da un basso fattore di potenza attraverso una compensazione di potenza reattiva precisa e automatizzata utilizzando banche di condensatori controllati.

Il raggiungimento di risultati ottimali richiede competenze: analisi accurata del fattore di potenza , dimensionamento preciso della banca e configurazione del passaggio, valutazione armonica per la selezione dei reattori, qualità dei componenti robusti e integrazione senza soluzione di continuità in ambienti di commutazione / commutazione a bassa tensione .
