Gtm3e
Giantele
380 V, 400V, 440 V.
16-800a
1pcs
3/4
Panoramica

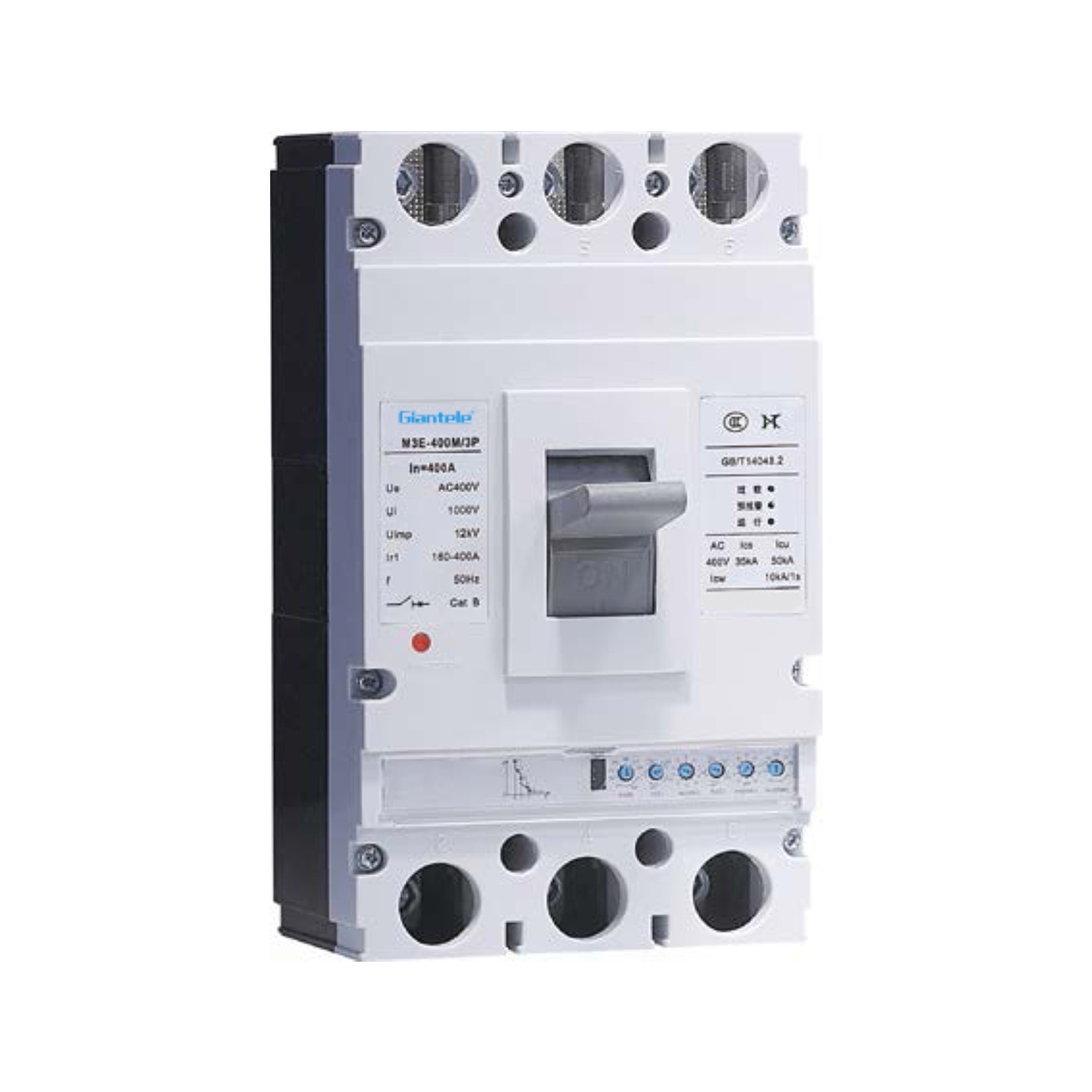

L'interruttore di corrente residua a base di case modellata (di seguito indicato come interruttore azionario di corrente residua) è adatto per AC 50Hz, tensione nominale fino a 400 V, in circuiti con corrente nominale da 16A a 800A. La sua funzione principale è quella di fornire una protezione indiretta a contatto contro il personale fatale di scosse elettriche. Gli interruttori operati di corrente residua con corrente operativa residua nominale non superiore a 30 mA possono anche fungere da protezione supplementare per il contatto diretto quando altre misure di protezione non riescono, ma non possono essere utilizzate come unica protezione a contatto diretto. Nel frattempo, può anche essere utilizzato per prevenire gli incendi elettrici causati dalle correnti di guasto a contatto. Può anche essere utilizzato per proteggere i circuiti da sovraccarico e corto circuito e come commutazione rara dei circuiti.
Caratteristiche del prodotto
Con la protezione a tre stadi (LSI) con attuali attuali attuali e tempo, operazioni auto-alimentate: fornisce regolabili (L) a lungo termine, breve (i) e protezione istantanea (i) con le impostazioni di attuazione configurabili e le impostazioni del tempo, alimentate dalla propria fonte.
Gli utenti possono impostare e regolare l'unità di viaggio in base ai requisiti di corrente di carico: consente agli utenti di configurare le impostazioni dell'unità di viaggio in base a richieste di corrente di carico specifiche.
Con indicazione pre-alarma e indicazione di sovraccarico: dotato di una funzione di avvertimento pre-alempe e un'indicazione chiara di sovraccarico.
È caratterizzata una modalità di protezione antincendio in cui il sovraccarico innesca l'allarme solo senza inciampare: include una funzione dedicata per le applicazioni di servizio antincendio in cui le condizioni di sovraccarico attivano un allarme solo senza causare il viaggio l'interruttore.
Viene fornito un tester dedicato portatile per la comodità dell'utente nel rilevare i parametri dell'interruttore di circuiti: viene fornito con un tester specializzato portatile per facilitare il controllo e la verifica dei parametri dell'interruttore per gli utenti.
Ambiente di lavoro applicabile e condizioni di installazione:
L'altitudine del sito di installazione non deve superare i 2.000 m.
La temperatura dell'aria ambiente non deve superare +40 ° C e non deve essere inferiore a -5 ° C, con un valore medio di 24 ore non superiore a 35 ° C (se non diversamente specificato in ordini speciali).
L'umidità dell'aria relativa nel sito di installazione non deve superare il 50% alla temperatura massima di +40 ° C. A temperature più basse, è consentita un'umidità relativa maggiore, ad esempio, fino al 90% a 20 ° C. Misure speciali devono essere prese contro la condensa occasionale a causa delle variazioni di temperatura.
Per gli interruttori tropicalizzati, l'umidità dell'aria relativa non deve superare il 95% a ± 25 ° C.
Grado di inquinamento: livello 3.
La categoria di installazione del circuito principale dell'interruttore è la categoria III, mentre i circuiti ausiliari e di controllo non collegati al circuito principale sono la categoria II.
Gli interruttori tropicalizzati devono resistere agli effetti di umidità, nebbia salata e muffa.
L'interruttore deve essere installato in posizioni prive di pericoli di esplosione, polvere conduttiva e condizioni che possono corrodere i metalli o causare danni all'isolamento.
Deve essere installato in alcuni punti senza esposizione a pioggia o neve.
L'interruttore di circuito deve essere installato in conformità con il manuale di istruzioni del prodotto.
