Panoramica

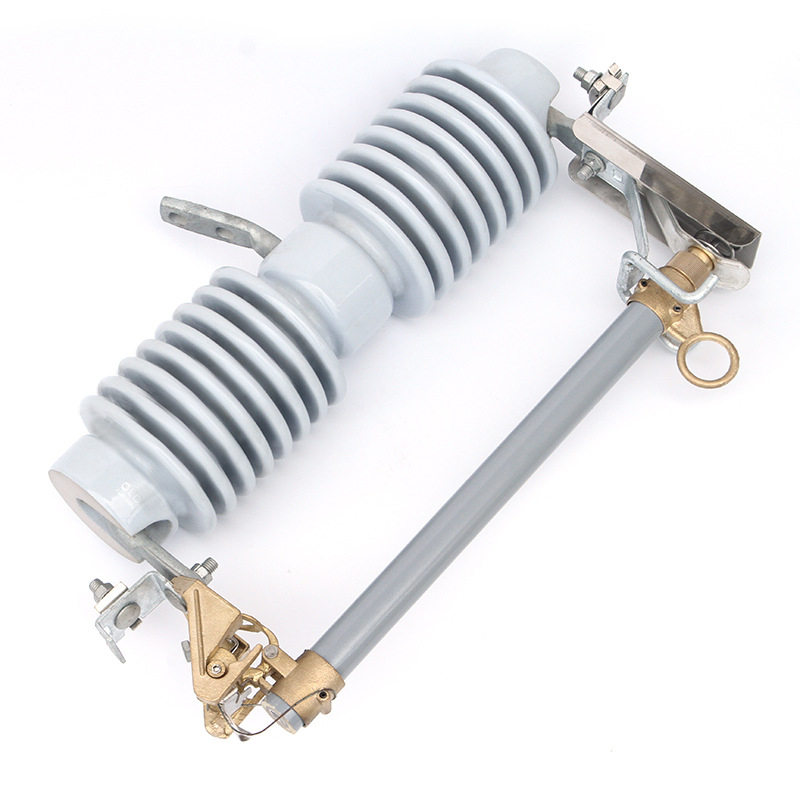

Il ritaglio del fusibile a discesa e i ritagli del fusibile di commutazione del carico sono dispositivi da esterno di protezione ad alta tensione. Sono collegati con l'alimentatore in entrata del trasformatore di distribuzione o linee di distribuzione. Questi sono utilizzati principalmente per proteggere i trasformatori o le linee da cortocircuiti e sovraccarichi e correnti di commutazione. L'unità di fusibile a discesa è composta da supporti isolanti e un tubo di fusibile, i contatti statici sono fissati su due lati del supporto isolante e il contatto in movimento è installato su due estremità del tubo di fusibile. L'interno del tubo del fusibile è il tubo di estinzione. L'esterno è realizzato con il tubo di carta composto fenolico o il vetro epossidico. Il fusibile di ritaglio della commutazione del carico fornisce i contatti ausiliari elastici e l'esclusione ad estinzione dell'arco per accendere / spegnere la corrente di caricamento.
Nel normale funzionamento, il collegamento del fusibile viene serrato per formare la posizione chiusa. Nella situazione attuale dei guasti, il collegamento del fusibile si fonde e si forma un arco elettrico. Il tubo ad arco-estinguente è come si verifica. Ciò causa un'elevata pressione all'interno del tubo e provoca il tubo separare dai contatti. La forza del contatto è rilassata una volta che gli elementi del fusibile si fondono. I ritagli ora in posizione aperta, l'operatore deve spegnere la corrente. Quindi con una barra operatoria isolata, il contatto in movimento può essere tirato fuori. Il contatto principale e il contatto ausiliario sono collegati.
Conditoni lavorativi
1.Ambientazione della temperatura: non superiore a + 40ºC, non inferiore a-30ºC
2.altitude: non più di 1000 m: (più di 1000 m può essere corretto secondo GB311.1-1997)
3. POWER FREQUENZA: 50Hz
3.earthquake Intensità: 7 gradi e sotto
5. Velocità del vento maximum: 35m / s
Tipi di significato
| R | W | () | () | - | () |
| Nome del prodotto: R-fusibile | Sito di installazione: W-outdoor; N-indoo. | Design numero seriale | Altri segni | Tensione nominale KV. |
