Come calcolare la banca dei condensatori richiesta?

I. Definizione: la soluzione di potenza reattiva

Una banca dei condensatori (spesso chiamata generatore VAR statico SVG attivo ) è un dispositivo cruciale per ottimizzare gli alimentatori e l'efficienza complessiva del sistema elettrico. Prodotto per la rigorosa Commissione elettrotecnica internazionale standard IEC 62271 , è costituito da reattori , controller e dispositivi di protezione , delle unità di condensatori multiple (fusibili, interruttori).

La sua funzione primaria? Compensazione del potere reattivo. Le banche dei condensatori immagazzinano energia elettrica in un campo elettrostatico e rilascialo nel sistema elettrico secondo necessità. Collegando queste unità in parallelo con l'alimentazione elettrica, la banca inietta 'principale' potenza reattiva (KVAR). Ciò contrasta direttamente il potere reattivo 'in ritardo' disegnato intrinsecamente da carichi induttivi (come motori e trasformatori ), quindi:

Ii. Dimensizzazione bancaria dei condensatori: metodi di calcolo del core

1. Metodo 1: basato sul fattore di potenza esistente e target (più consigliato)

AVVISO: i valori del fattore di potenza comuni sono cosφ ₁, che richiedono la conversione in tanφ₁

Parametri richiesti:

1) P (potenza attiva del carico massimo):

• Potenza attiva al bus di compensazione (KW).

• Ottenuto tramite: misurazioni in loco (analizzatore di potenza) o stima: capacità del trasformatore (KVA) × fattore di carico (EG, 1000kVA × 0,75 = 750KW)

2) cosφ ₁ (fattore di potenza esistente):

• Fattore di potenza misurato prima della compensazione.

3) C OSφ ₂ (fattore di potenza target):

• Fattore di potenza desiderato dopo la compensazione.

4) v (tensione di sistema):

• Tensione da linea a linea nel punto di installazione (ad es. 380 V, 6KV, 10KV).


5) K (fattore di sicurezza, opzionale):

• Consigliato 1.1–1.3 per coprire: (tolleranze di calcolo, crescita futura del carico, degrado della capacità e ecc.)


• I calcoli iniziali possono omettere ( k = 1 ).

Banca dei condensatori

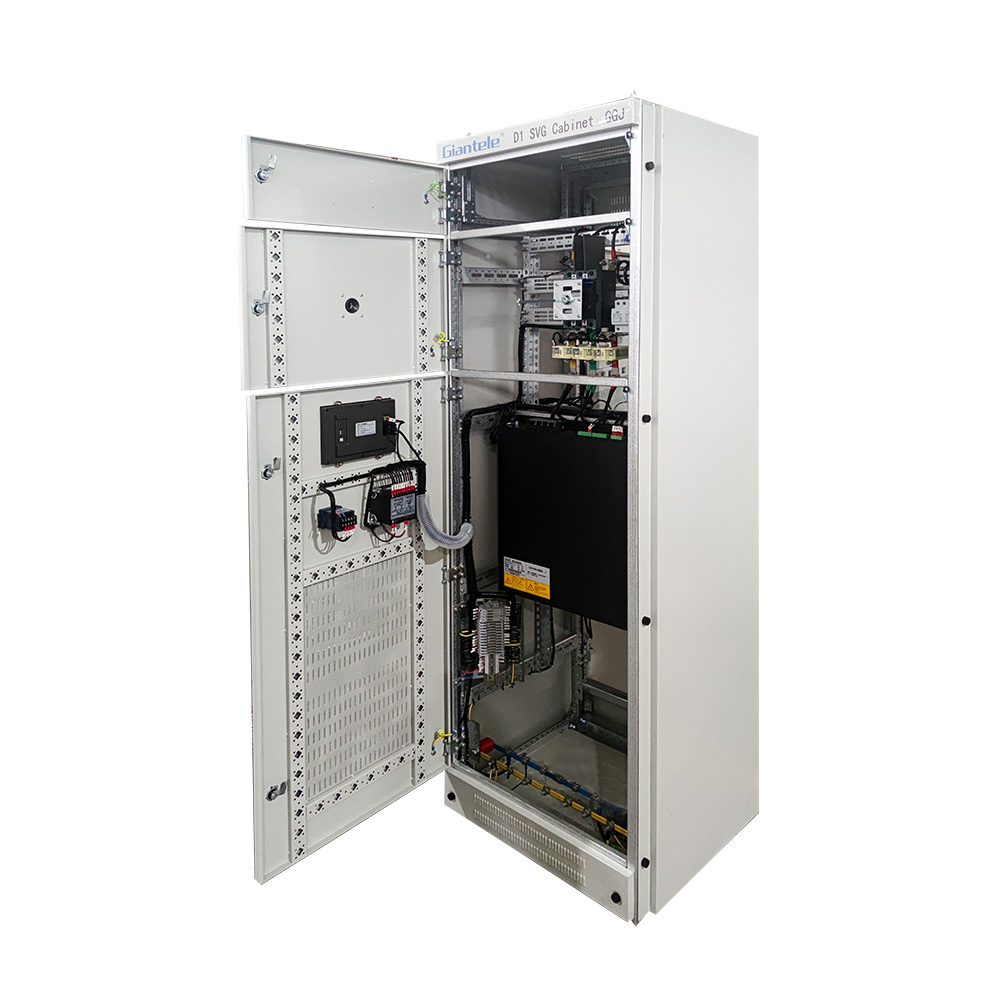

Generatore VAR statico SVG attivo

2. Metodo 2: utilizzando letture del contatore di energia (media a lungo termine)

Procedura:

1) Record nel periodo t (ad es. Un mese)

• Energia attiva W _P (KWH)

• Energia reattiva W _Q (Kvarh)

2) Calcola il fattore di potenza medio:

3) Impostare il fattore di potenza target (cosφ ₂).

4) Calcola potenza attiva media:

5) Applica Metodo 1 Formula con P = PAVG.

3. Metodo 3: stima basata sul trasformatore (empirica, meno accurata)

Avviso: i valori del fattore di potenza comuni sono cos φ₁ , che richiedono la conversione in sinφ₁

Parametri richiesti:

1) s (valutazione della fonte di alimentazione):

• Capacità di trasformatore/generatore (KVA).




2) K _S (fattore di caricamento):

• Max. Rapporto di carico (potenza di carico effettiva / e), in genere 0,6-0,9.

3) cosφ ₁ (fattore di potenza esistente):

• Fattore di potenza misurato prima della compensazione.

4) C OSφ ₂ (fattore di potenza target):

• Fattore di potenza desiderato dopo la compensazione.

*Regole empiriche semplificate (se k _s / cos φ ₁ / cosφ ₂ sconosciuto): *

Iii. Conclusione

Il metodo 1 fornisce la massima precisione per il dimensionamento della banca dei condensatori ed è fortemente raccomandato ove possibile. I metodi 2 e 3 offrono alternative per scenari specifici ma comportano una maggiore incertezza.

Per eventuali richieste relative ai calcoli del dimensionamento della banca dei condensatori, si prega di contattare il nostro team di ingegneria . I nostri esperti forniranno la soluzione di compensazione ottimale e più professionale per la progettazione del sistema elettrico.
